Fiber széria
Fiber széria
Erőteljes, kiváló minőségű Fiber Lézer berendezéseink, precíz jelöléseket végeznek, nagyon rövid ciklusidő alatt. Kompaktak, nagyszerű kommunikációs interfészekkel rendelkeznek, és egyszerűen integrálhatók, a gyártási folyamatokba. Tökéletes lézer gravírozók, fémekhez és egyes műanyagokhoz.
KOMPAKT
A nagy ellenállóképességű, öntött alumínium szerkezeten alapuló kivitel és a kiváló minőségű optikai alkatrészek, garantálják a hatékonyságot és az alacsony karbantartási igényt. Beszerelése könnyen kivitelezhető bármilyen pozícióban, akár gyártósorba, akár robotkarra szeretnék integrálni. A lézert az alkatrész felületére lehet orientálni, ami jelentősen csökkenti a telepítési időt és a költségeket.
IPARI
Az Ipari 4.0 környezet igényeinek kielégítésére a lézergravírozó alapfelszereltségként változatos hálózati kommunikációs portokkal rendelkezik, melyek teljes kompatibilitást nyújtanak az összes PLC márkával, így biztosítva gyors és költséghatékony integrációt.
ERŐTELJES
Ez a lézeres jelölőgép, 20W, 30W és 50W-os változatokban is elérhető. A 20W a felületi jelölési igényeket fedi le, a 30w-os változat nyújt megoldást a gyors és nagykontrasztú jelölésekhez, az 50W pedig a legalkalmasabb megoldás a mély jelölésekhez.
Érdekel a termék?
- gép és alkatrész gyártás
- acél ékszer és ajándéktárgy
- orvosi eszközgyártás
- datamátrix, szöveg, logó jelölése
- akár 3000 m/s jelölési sebesség
- önállóan képes működni a gyártósoron, és számítógép nélkül képes generálni az azonosításhoz szükséges összes adatot.
- azonnal sorszámozhatja az alkatrészeket, egyedi azonosítókat hozhat létre komplex tartalommal (többféle formátumú időbélyegzők, változók, számlálók, eltolási kódok), és frissítheti a sablonokban előzetesen rögzített szöveget, 1D/2D kódokat.
- nagy teljesítményű vezérlőegység, valós időben kommunikálhat és központosíthatja a PLC-kből és az adatbázisból származó információkat, így időt takaríthat meg, miközben növeli a termelékenységet.
- 3D MODUL
- VISION MANAGER
- LW2 Lasertop, Mini Station munkaállomás
- Manuális eredetű oszlop
- Hengerforgató
- Fókuszlencsék
Műszaki adatok |
||
|
FIBER SZÉRIA |

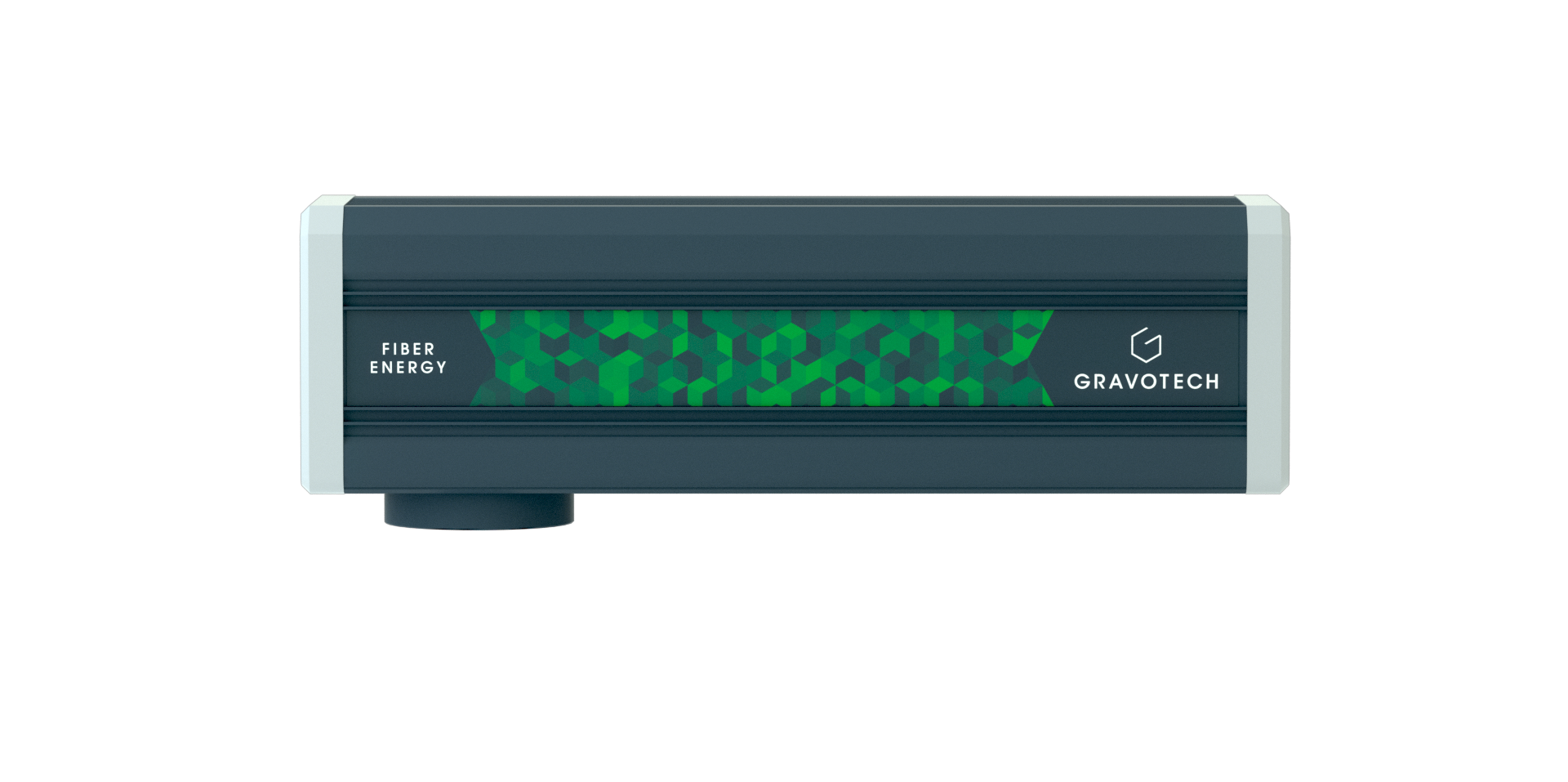

FIBER ENERGY | |
| Típus | F20 / F30 / F50 | F20E / F30E |
| Lézer technológia | Fiber | |
| Teljesítmény | 20W / 30W/ 50W | 20W / 30W |
| Csúcsteljesítmény | 10 kW | |
| Frekvencia | 2-200 Khz | 36-60 Khz |
| Sebesség | Akár 10000 mm/s (393.7 in/s) | Akár 3000 mm/s (118.11 in/s) |
| Jelölési terület elérhető lencsék |
F100: 65 mm (2.56 in) x 65 mm (2.56 in) F160: 110 mm (4.33 in) x 110 mm (4.33 in) F254: 175 mm (6.89 in) x 175mm (6.89 in) |
F160: 110 mm (4.33 in) F254: 175 mm (6.89 in) x 175 mm (6.89 in) |
| Kommunikációs interfészek (alap) | Ethernet TCP/P; Terminal block 8l/80; Laser Safety Dedicated I/O; RS232; USB | |
| Ipari kommunikáció | PROFINET vagy ENTERNET IP | |
| Kijelző | Beépített képernyő, kezelőpanellel: Valós idejű felügyelet, könnyű diagnosztika, szoftverfrissítések, biztonsági mentés | |
| Jelölési specifikáció | + 60 Gravotech betűtípus, felhasználói és TTF betűtípusok konvertálására lehetőség, minden vonalkód és 2D kód formátum, logók | |
| Üzemi hőmérséklet | 10-től 40°C-ig (50 to 104 F) | |
| Névleges energiafogyasztás | 100-240 V AC | |
| Jelölőfej tömege | 8,3 kg (18.3 lbs) | 7,5 kg (16.535 lbs) |
| Vezérlőegység | F20-F30: 16.6 kg (36.57 lbs) F50: 20.6 kg (45.415 lbs) |
17 kg (37.479 lbs) |
| Jelölőfej kábelének hossza | 3 m-9.8 Ft (5 m-16.4 Ft opció | 3 m-9.8’ |
| Jelölőfej telepítésének iránya | Bármilyen pozíció | |
| Lézervédelmi besorolás | Class 4 | |
Megmunkálható anyagok:
- fémek
- műanyagok
Program: LASERTRACE
• Gravotech fejlesztés
• A Lasertrace egy egyedülálló szoftver, amit kifejezetten a lézerrendszerbe töltendő jelölőfájlok létrehozására terveztek.
• Tartalmaz egy grafikus eszköztárat szövegek, logók és kódok, mint például Datamatrixok hozzáadására a jelölősablonokba.
• Meghatározhat összetett jelölési folyamatokat: a jelölési blokkok (szöveg, kód, logó) végrehajtási sorrendjét, és a programozható feladatok széles választékának kivitelezési lehetőségét (output aktiválások, kamera blokkok, változók stb.
