MINI-INLINE munkaállomás
MINI-INLINE munkaállomás
mac p Mini inline fiber automotive part laser transparency 50 super light

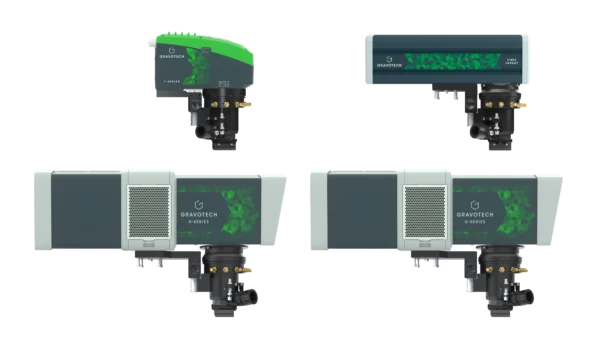

A Mini-Inline egy kompakt, 1. lézervédelmi osztály besorolású megoldás. Ez az egyedi és bevált kialakítás biztosítja a jelölési folyamatot, költséges burkolatok nélkül. A lézeres jelölőgép és az alkatrész közé illeszkedik. Nagyméretű ipari darabok jelölésére tervezték, mint pl.: motor dugattyúház, váltóház, préselt karosszérialemezek, üzemanyagtartályok stb.
Biztosítja továbbá a lézer által keletkezett összes füst és részecske elszívását, így védi a kezelőket. Rugalmas és megbízható, a Mini-inline számos pozícióba integrálható és kompatibilis robotkarokkal vagy lineáris működtetőkkel.
INTEGRÁLHATÓ
Robotokhoz, tengelyrendszerekhez vagy forgóasztalokhoz integrálható, vízszintes vagy függőleges irányban is.
PRODUKTIVITÁS
Nincs ajtónyitás/-csukás
KÖLTSÉGHATÉKONY
Olcsóbb, mint a lézervédelmi munkaállomás. Alacsony karbantartási költség
KOMPAKT
Sokkal kisebb a standard munkaállomásoknál, kis helyen elfér, robotcellákba integrálható.
BIZTONSÁG
DGUV tanúsított, a lézer el van szigetelve a kamrában, integrált részecske elszívóval és direkt termék érzékeléssel rendelkezik.
Érdekel a termék?
- egyedi ékszerkészítés
- elektronikai elemek, kábelek
- orvosi eszközök
- datamátrix, szöveg, logó jelölése
- akár 3000 m/s jelölési sebesség
- önállóan képes működni a gyártósoron, és számítógép nélkül képes generálni az azonosításhoz szükséges összes adatot.
- azonnal sor számozhatja az alkatrészeket, egyedi azonosítókat hozhat létre komplex tartalommal (többféle formátumú időbélyegzők, változók, számlálók, eltolási kódok), és frissítheti a sablonokban előzetesen rögzített szöveget, 1D/2D kódokat.
- nagy teljesítményű vezérlőegység, valós időben kommunikálhat és központosíthatja a PLC-kből és az adatbázisból származó információkat, így időt takaríthat meg, miközben növeli a termelékenységet.
- VISION MANAGER
- 3D MODUL
- LW1 Lasertop munkaállomás
- Manuális emelő oszlop (állvány)
- Hengerforgató
- Fókuszlencsék
Műszaki paraméterek GREEN sorozat |
|
| Típusok | G5 |
| Lézer technológia | DPSS |
| Teljesítmény | 5W |
| Csúcsteljesítmény | 70kW |
| Frekvencia | 10-100 Khz |
| Szkenn segesség | 10000 mm/s-ig (393.7 in/s) |
| Munkaterület | 70 x 70 / 100 x 100 / 140 x 140 / 210 x 210 mm |
| Jelölési terület – elérhető lencsék |
F100: 65 x 65 mm (2.6 x 2.6 in) |
| Kommunikációs interfészek (alapértelmezett) | Ethernet TCP/IP; Terminal block 8l / 80; Laser Safety Dedicated I/O; RS232; USB |
| Ipari kommunikáció | PROFINET or ETHERNET IP |
| Kijelző | Integrált képernyő vezérlőegységgel a: Valós idejű felügyelet, egyszerű diagnosztizálás, szoftverfrissítések, memóriamentéshez |
| Jelölési specifikációk | + 60 Gravotec betűtípus Lehetőség a felhasználói és TTF betűtípusok konvertálására, minden vonalkód-és 2D-kódformátum, logó |
| Működési hőmérséklet | 15-től 40 °C-ig (59 to 95 °F) |
| Névleges energiafogyasztás | 100-240 V AC |
| Jelölőfej tömege | 19.8 kg (43.651 Ibs) |
| Jelölőfej kábelének hossza | All-in-One laser |
| Jelölőfej telepítésének iránya | Minden pozíció |
| Lézervédelmi besorolás | CLASS 4 |
OPCIÓK ÉS KIEGÉSZÍTŐK:
ALKATRÉSZ ÉRZÉKELŐK:
- Induktív (fém alkatrészek)
- Optikai (műanyag alkatrészek)
- Érintkezők (jobb ciklusidő)
AJÁNLOTT KIEGÉSZÍTŐK:
- egyedi elszigetelő felület (különböző méretekben)
- Elszívó berendezések
